Газопоршневые электростанции: устройство и принцип работы, виды, преимущества

Газопоршневые электростанции обеспечивают автономное или резервное электроснабжение промышленных предприятий, торговых центров и других объектов.

Благодаря высокому КПД, возможности когенерации и работе на различных видах газового топлива, газопоршневые установки (ГПУ) становятся всё более востребованным решением для эффективной генерации электроэнергии и тепла.

Принцип работы и устройство газопоршневой электростанции

В основе конструкции лежит двигатель внутреннего сгорания, работающий на газообразном топливе. Принцип действия схож с автомобильным, но с существенными конструктивными отличиями, обусловленными спецификой топлива и режимом непрерывной работы.

Из чего состоит газопоршневая установка

Современная газопоршневая электростанция представляет собой сложный технологический комплекс, включающий несколько взаимосвязанных систем:

• Двигатель — силовой агрегат, преобразующий химическую энергию топлива в механическую работу.
• Синхронный генератор — электрическая машина, преобразующая механическую энергию вращения вала в электрическую энергию трехфазного переменного тока с заданными параметрами напряжения и частоты.
• Система газоподготовки — обеспечивает очистку, фильтрацию, регулирование давления и при необходимости подогрев газового топлива перед подачей в двигатель.
• Система охлаждения — отводит избыточное тепло от двигателя, поддерживая оптимальный температурный режим работы всех узлов и агрегатов.
• Система выпуска отработавших газов — включает глушители, катализаторы и теплообменники для утилизации тепла уходящих газов в когенерационных установках.
• Система управления и автоматики — контролирует все параметры работы станции, обеспечивает автоматический пуск, остановку, синхронизацию с сетью и защиту от аварийных режимов.

Все компоненты размещаются в едином блок-контейнере, оборудованном системами вентиляции, отопления и пожаротушения.

Как работает ГПУ

Газ поступает в цилиндры двигателя, где смешивается с воздухом и сгорает под действием свечи зажигания. В процессе сгорания выделяется значительное количество тепла, которое повышает давление в цилиндрах и приводит в движение поршни. Движущиеся поршни вращают коленчатый вал двигателя, а этот вал соединен с электрогенератором. Благодаря этому механическая энергия быстро и эффективно преобразуется в электрическую — на выходе появляется стабильный поток электроэнергии.

Виды топлива для газопоршневых установок

Одним из ключевых преимуществ газопоршневых электростанций является их топливная универсальность. Станции могут работать на различных видах газового топлива, что обеспечивает гибкость эксплуатации и возможность использования местных энергоресурсов.

Природный газ из магистральных газопроводов остается наиболее распространенным видом топлива благодаря развитой инфраструктуре, стабильному качеству и относительно невысокой стоимости. Сжиженный природный газ применяется на объектах, удаленных от газовых магистралей, и требует организации специальных систем хранения и регазификации.

Попутный нефтяной газ, ранее сжигавшийся в факелах, сегодня всё чаще используется для выработки электроэнергии на нефтедобывающих предприятиях. Биогаз, получаемый при переработке органических отходов на полигонах, очистных сооружениях и животноводческих комплексах, позволяет не только генерировать электроэнергию, но и решать экологические задачи. Шахтный метан и газ газификации угля открывают возможности для энергетического использования угольных месторождений.

Варианты исполнения ГПУ

Производители предлагают несколько вариантов компоновки газопоршневых электростанций в зависимости от условий эксплуатации и требований заказчика.

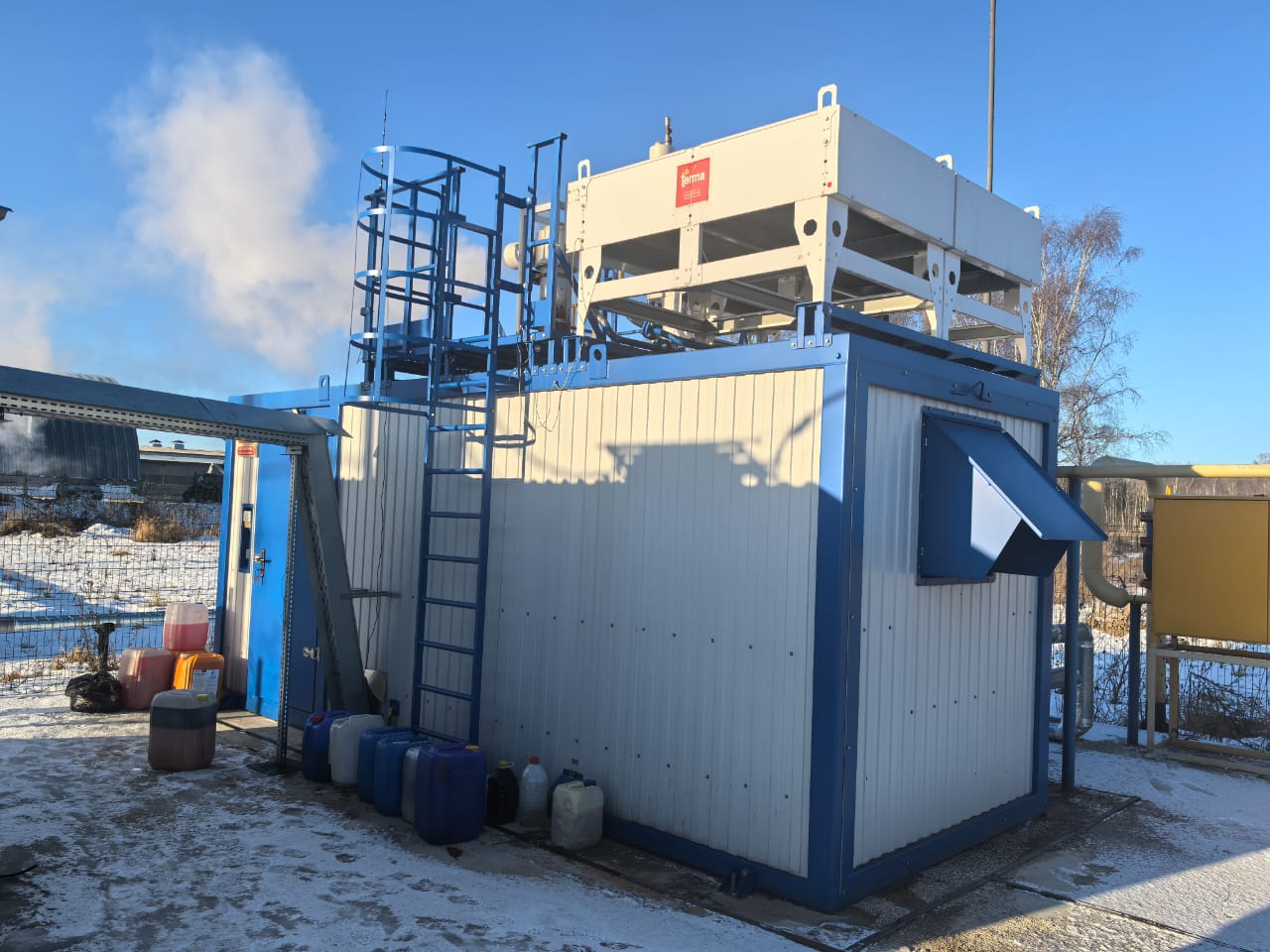

Контейнерное исполнение представляет собой полностью готовую к работе электростанцию, размещенную в контейнере. Такое решение обеспечивает быстрый монтаж, защиту оборудования от внешних воздействий, возможность установки станции на улице и  перемещения при необходимости. Контейнеры оснащаются системами отопления, вентиляции, освещения и пожаротушения.

Открытое на раме применяется при установке оборудования в специально подготовленных помещениях. Станция поставляется в виде смонтированного на общей раме комплекса из двигателя и генератора со всеми необходимыми системами. Это позволяет оптимально использовать пространство машинного зала и обеспечивает удобный доступ для обслуживания.

Когенерация — эффективное использование энергии

То тепло, которое выделяется в процессе работы газопоршневой установки, часто называют «вторичным» или «утилизируемым». Его можно не просто выбрасывать в атмосферу, а направлять в пользу производства. Обычно это делается так:

• Охлаждающая жидкость двигателя нагревается до 85–90°C и направляется в теплообменники. Там аккумулируется вода или иной теплоноситель.
• Выхлопные газы проходят через отдельные теплообменники и также нагревают теплоноситель (обычно воду).
• Система распределения доставляет этот горячий теплоноситель в отопительную систему цехов и административных помещений, бойлеры и санитарные узлы для горячего водоснабжения, на технологические процессы, где требуется тепло (например, пастеризация в пищевой промышленности, для подогрева вентиляционного воздуха в зимнее время.

В результате предприятие использует до 90% всей энергии, содержащейся в топливе, а не только ту часть, что превращается в электричество.

Реальный пример: молочный завод в Московской области.

На одном из заводов по производству молочных продуктов в Московской области несколько лет назад была установлена газопоршневая электростанция мощностью 2 МВт.

Перед производством стояли типичные задачи: бесперебойное обеспечение электроэнергией линий, санитарии и холодильного оборудования, а также необходимость большого количества тепла для технологических и бытовых нужд.

Благодаря утилизации тепла от станции были решены сразу несколько задач:

• Обеспечили ГВС и отопление: всё тепло, выделяемое станцией, забиралось через систему теплообменников и направлялось на нагрев воды для мойки оборудования и подогрева цехов.
• Технологическое тепло: еще одна часть тепловой энергии стала использоваться для поддержания температурных режимов в технологическом процессе — например, пастеризация молока.
• Экономия и экологичность: после внедрения такой системы расходы на тепло снизились почти на 60%, а выбросы углекислого газа — за счёт комплексного использования топлива — значительно уменьшились.

Система полностью автоматизирована: тепло поступает туда, где оно действительно требуется, а излишки могут идти на подогрев санитарной воды или быть сохранены в специальных теплоаккумуляторах.

Преимущества газопоршневых электростанций

Газопоршневые установки завоевали популярность благодаря следующим преимуществам:

• Высокая эффективность. Электрический КПД современных станций достигает 42-45%, а в когенерационном режиме общий КПД превышает 85-90%, что обеспечивает максимальное использование энергии топлива.
• Независимость от сетей и тарифов. Собственная ГПУ снимает зависимость от внешних электросетей, перебоев, отключений, аварий и скачков цен. Вы не привязаны к политике энергетиков и не платите за транспортировку чужого электричества.
• Экономичность. Газ в пересчете на произведенную электроэнергию обходится дешевле сетевого электричества. Эффективные установки позволяют снизить расходы на электроэнергию вплоть до 60%.
• Экологичность. Современные газопоршневые двигатели оснащаются системами нейтрализации выхлопных газов, обеспечивающими соответствие жестким экологическим нормам. Благодаря этому станции можно размещать вблизи объекта, либо непосредственно в помещении.
• Энергетическая стабильность. Даже если у внешней сети произошёл сбой или авария — ваше производство не остановится. Это особенно важно для предприятий с непрерывным циклом производства, где простои обходятся очень дорого.
• Модульность и масштабируемость. Возможность объединения нескольких установок в единый комплекс для быстрого ответа на растущие потребности производства.
• Удаленный мониторинг. Современные системы контроля обеспечивают автоматическую работу станции и дистанционный мониторинг всех параметров. Это дает возможность отслеживать малейшие изменения характеристик в режиме реального времени, хранить данные со счетчиков, обрабатывать их, делать выводы и прогнозы.

Благодаря использованию ГПУ, происходит снижение расходов на электроэнергию и тепло, что напрямую увеличивает прибыльность бизнеса, делает его прогнозируемым и менее зависимым от внешних факторов.

Компания «Передовая энергетика» имеет опыт реализации сложных энергетических проектов и собственные инженерные разработки. Мы предлагаем огромный выбор газопоршневых установок различной мощности — от 200 до 1500 кВт, работающих на двигателях ведущих производителей — Baudouin, MAN, Scania, ЯМЗ.

Оставить заявку на расчет ГПУ можно по телефону 8 (800) 777-60-51, либо на электронной почте sales@p-energetica.ru — наши менеджеры свяжутся с вами в ближайшее время.
